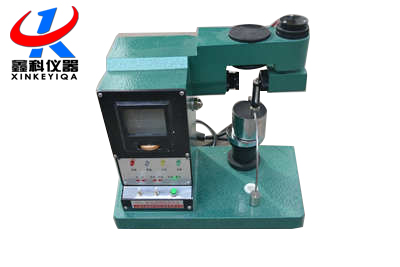

光電式液塑限聯合測定儀采用光學投影，電磁自動落錐。能測讀0~22毫米圓錐任意入土深度，并有圓錐磨損檢驗裝置，儀器具有直觀準確、操作簡單、無附加力、測讀精度高的特點，是土木工程、基本建設的必需儀器。本儀器在一九八四年六月經水電部《界限含水量試驗規程會議》審定，給予好的評價，確認FG-III型符合新規程的使用要求，并被推薦使用。

光電式液塑限聯合測定儀結構：

圓錐儀——包括平衡裝置、微分尺裝置、圓錐磁吸頭等。

光學投影——包括照明裝置、聚光鏡、過濾片、物鏡、反射鏡、零線及錐角磨損檢測屏幕。

電磁控制——包括控制線路板、變壓器、電磁線圈裝置等。

光電式液塑限聯合測定儀主要技術參數：

（1）圓錐儀總重：76克±0.2克和100克±0.2克

（2）圓錐角度：30°±0.2°

（3）測讀入土深度：0~22mm

（4）測讀精度：0.1mm，估讀0.05mm

（5）圓錐磨損檢測：0.3mm

（6）圓錐下落至讀數顯示時間：5秒左右

（7）電磁吸力：>100克

（8）電源：交流200伏正負10%

（9）消耗功率：25W

（10）體積及重量：300×160×280mm,自重5Kg

光電式液塑限聯合測定儀使用與操作：

（1）調節底腳螺母，使工作面水平。

（2）接通電源，放上測試土樣，再使電磁頭吸住圓錐儀，使微分尺垂直于光軸。

（3）調節投影物鏡，使微分尺景象清晰，再調零線調節旋扭握，使屏幕上的零線與微分尺零線的影象重合。（出廠前已調好）

（4）轉動平臺升降螺母，當錐尖剛與土面接觸，計時指示管亮，圓錐儀即自由落下，延時5秒，讀數指示管亮，即可讀數。如要手動操作，可把開頭扳向“手動”一側，當錐類與土面接觸時，接觸指示管亮，而圓錐儀不下落，需按手動按扭，圓錐儀才自由落下。

（5）讀數后，要按復位按扭，以便下次進行試驗。

光電式液塑限聯合測定儀工作條件與注意事項：

（1）環境周圍不應有風吹、震動及強磁場，以免影響圓錐儀自由落下。相對濕度不大于85%。

（2）儀器使用后應放入箱內或蓋好，置于陰涼、干燥、無腐蝕的地方。

（3）光學元件嚴禁用手和不干凈、不柔軟的物品攛抹，鏡面和微分尺如有污穢、塵土，可用脫脂棉沾無水乙酵攛試。

（4）檢驗圓錐磨損時，把圓錐儀倒插在檢驗座上，整個座放上平臺，適當高度，及檢驗座的前后、左右和角度，使圓錐影象與屏幕上的角度重合，角度的面平衡線距離相應于圓錐的0.3mm。

（5）如屏幕零線與微分尺零線影象不重合，可旋動調節旋扭，使其重合，如發現不平等，則旋動左側螺桿，使儀器內反射鏡轉動，即可平行，再轉動調節旋鈕使其重合。

（6）如圓錐儀落入土中后，微分尺影象不清晰，或影象不在原來的位置，這時可左右或前后移動圓錐與平衡桿的位置。

（7）如光源燈泡壞了，可逆時針旋動燈座調節螺母，把燈座旋出，抽換上新燈泡再旋回原位置。
